Свайно-винтовой фундамент — отличная альтернатива классическому основанию

Особенности конструкции свайно-винтового фундамента.

Винтовой фундамент получил широкое распространение сравнительно недавно, и связано это с ростом популярности каркасных домов с их довольно легкой конструкцией. Он представляет собой составную металлоконструкцию, которая вкручивается в грунт без каких-либо подготовительных работ по его разрыхлению. Основной элемент такого фундамента – винтовая свая, представляющая собой сборную металлоконструкцию, состоящую из металлической трубы, приваренного к ней винтового наконечника и оголовья сваи, которое приваривают уже после ее установки. Свая грунтуется и окрашивается для борьбы с коррозией. Она может быть как стандартного размера, так и изготовленная под требования заказчика. Обычно длина свай колеблется в пределах 2 - 4 метров, но, если того требуют особенности грунта или ландшафта, можно изготовить сваю длиной до 12 метров. Основание для такой опоры – металлическая труба диаметром от 90 до 130 мм и толщиной стенки в 3-4 мм. Приваренный к трубе винт не только позволяет ввинтить сваю в грунт без шума и значительных усилий, но и надежно фиксирует ее в нем.

Для проектирования и монтажа свайно-винтового фундамента необходимо следующее:

  • проект дома с указанием несущих стен;
  • расчетный вес конструкции – с запасом в 20-30%
  • данные геологоразведки об особенностях грунта и глубине его стабильного слоя.

Проектировочный процесс свайно-винтового фундамента включает в себя следующие этапы:

  1. Определение свайного поля – точек размещения свай под несущими стенами для равномерного распределения нагрузки;
  2. Расчет нагрузки на одну сваю; расчет размера сваи с учетом типа грунта и глубины его промерзания;
  3. Выбор вида ростверка в зависимости от веса и типа всей конструкции.

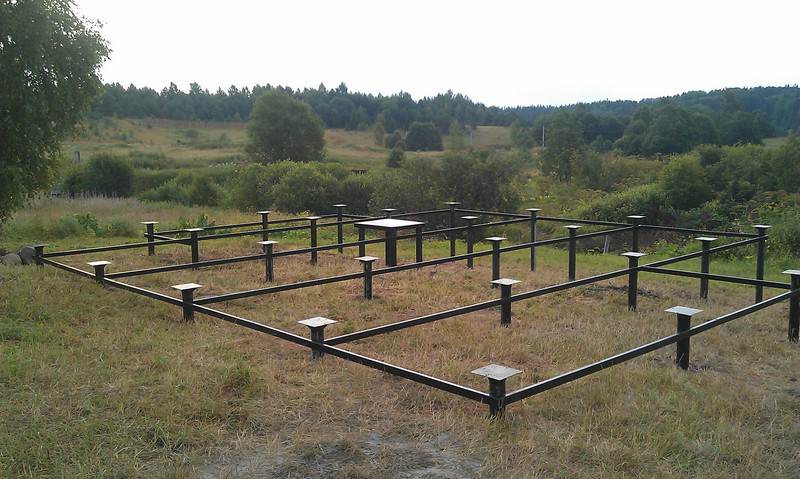

При проектировании свайно-винтового фундамента необходимо размещение опор не только по периметру помещений, но и под их центральной частью – для предотвращения провисания пола. Срок службы правильно установленной и обработанной противокоррозийными средствами металлоконструкции составляет не менее 50-60 лет. Продлить его можно путем засыпания в металлическую трубу песчано-цементной смеси, чтобы защитить ее от внутренней коррозии.

Плюсы винтового фундамента:

Неоспоримыми плюсами свайно-винтового фундамента являются:

  • высокая скорость монтажа;
  • бесшумный процесс вкручивания свай;
  • отсутствие перекосов и трещин в фундаменте;
  • возможность дальнейшего расширения фундамента и возможность его установки на склонах, нестабильном грунте и в местах с неглубоким залеганием грунтовых вод.
  • также следует учесть срок службы, аналогичный сроку службы всего каркасного дома и свободный доступ к его основанию для проведения ремонтных работ.

К минусам следует отнести:

  • Необходимость утепления фундамента
  • Организацию вентиляции цоколя
  • Меньший срок службы в сравнении с бетонным фундаментом.

Источник: home-projects.ru
